Podesty ruchome załadowcze pod nadwoziem pojazdu
Pierwsza część rodzajów wind załadowczych dotyczyła rodzaju wind załadowczych najbardziej rzucającego się w oczy. Platforma pokrywająca tył pojazdu jest praktycznie nie do przeoczenia. Jeśli pomoc przy załadunku jest rzadko używana lub nie powinna przeszkadzać podczas załadunku i rozładunku na rampie, windy załadowcze chowane pod nadwoziem lub składane są dobrym rozwiązaniem. Poniżej dowiesz się więcej o ich działaniu, typowych obszarach zastosowań i modelach dostępnych w ofercie Bär Cargolift:
Podesty załadowcze chowane pod nadwoziem z pojedynczą składaną platformą

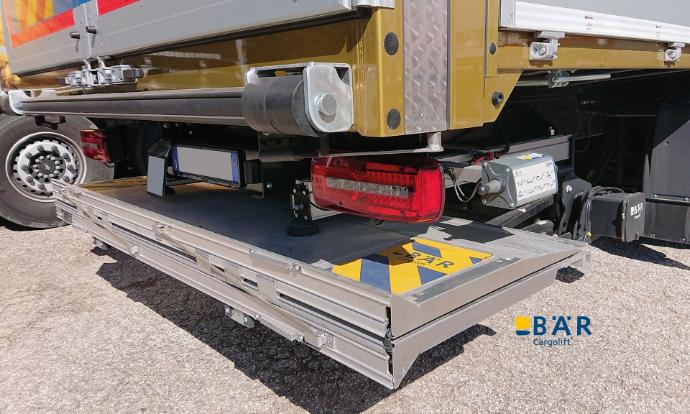

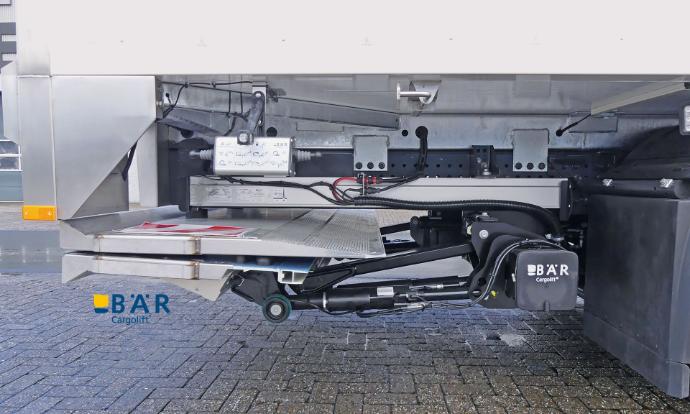

BÄR nazywa ten rodzaj podestów ruchomych załadowczych RetFalt. Podczas jazdy te chowane windy załadowcze znikają pod nadwoziem pojazdu. Oznacza to, że do ramp załadowczych można podjechać bez konieczności przesuwania windy załadowczej. Wszystkie te windy załadowcze Cargolift posiadają szynę – tak zwany mechanizm prowadzący lub szynę prowadzącą – na której złożona platforma jest wysuwana i wsuwana hydraulicznie, tj. za pomocą cylindra przesuwnego. Platforma jest składana ręcznie za pomocą sprężyny zwalniającej.

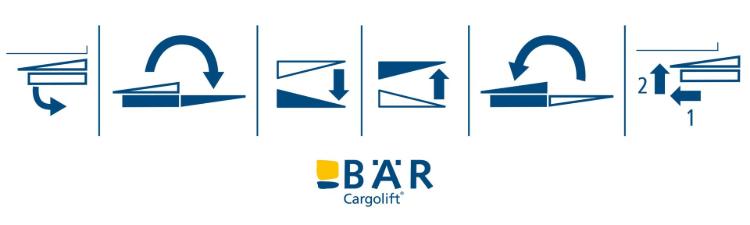

Zasada działania

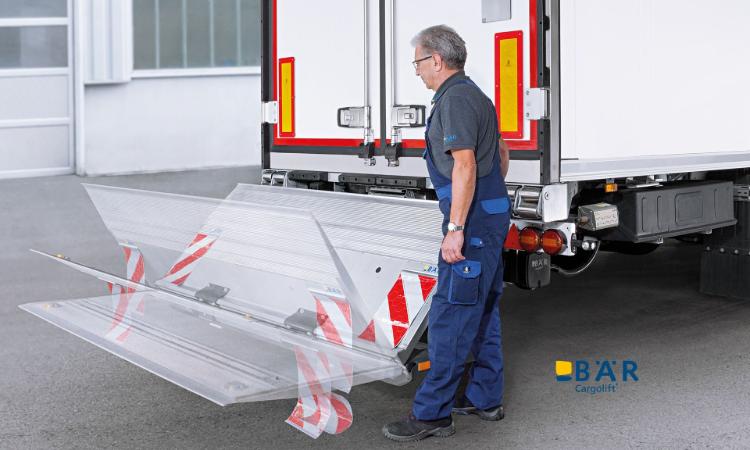

W celu obsługi pakiet platformy jest hydraulicznie wysuwany za pomocą elementu sterującego – na przykład jednostki sterującej Bär Control EVO. Następnie aluminiowa platforma jest rozkładana ręcznie. Winda załadowcza jest teraz gotowa do użycia; platformę można załadować. Podczas podnoszenia i opuszczania platforma automatycznie przechyla się w górę i w dół. Po załadunku/rozładunku platforma jest ponownie składana ręcznie, zanim pakiet platformy zostanie wsunięty – tj. wciągnięty pod nadwozie pojazdu – i podniesiony.
Jeśli z tyłu pojazdu jest mało miejsca, możliwe jest, że platforma będzie musiała być bardziej wysunięta do złożenia niż do obsługi. BÄR nazywa to dodatkową pozycją roboczą. A dokładniej: Pakiet platformy jest wysuwany tak daleko, jak to możliwe, a platforma jest rozkładana i następnie ponownie lekko wsuwana. Platforma zatrzymuje się automatycznie na czujniku, który sygnalizuje operatorowi prawidłową pozycję do użycia, gdy platforma jest rozłożona. Po użyciu windy załadowczej platforma jest ponownie całkowicie wysuwana, składana, a następnie hydraulicznie wciągana pod pojazd.
Obszary zastosowania
Podesty ruchome chowane pod nadwoziem są używane głównie wtedy, gdy winda nie zawsze jest potrzebna. Lub gdy tył pojazdu nie powinien być zasłonięty. W transporcie dalekobieżnym lub podobnych zastosowaniach ładunki częściowe lub pełne mogą być załadowywane lub rozładowywane bezpośrednio u klienta, który nie posiada rampy. Windy załadowcze RetFalt Cargolift sprawdzają się również podczas transportu długich materiałów, które wystają poza obszar załadunku. To samo dotyczy załadunku pojazdów skrzyniowych za pomocą ciężkiego wózka widłowego, gdzie winda pozostaje chroniona pod nadwoziem pojazdu w pozycji do jazdy.
BÄR rozróżnia windy załadowcze RetFalt Cargolift z pojedynczo składaną platformą w zależności od pojazdu.
» Podesty ruchome załadowcze chowane pod nadwoziem do montażu na samochodach ciężarowych
Windy załadowcze RetFalt Cargolift do montażu na samochodach ciężarowych:
- BC 1500 R21
- BC 1500 R4U
- BC 2000 R41
- BC 2000 R4U
- BC 2500 R41
- BC 3000 R41
» Podesty ruchome załadowcze chowane pod nadwoziem do montażu na naczepach
Grupa produktów RetFalt obejmuje następujące windy załadowcze Cargolift do montażu na naczepach:
- BC 2000 R2T
- BC 2000 R4C
- BC 2000 R4K
- BC 2000 R4T
- BC 2500 R4C
- BC 2500 R4K
- BC 2500 R4T
Zastanawiasz się, co oznacza ten skrót? W skrócie:
Skrót BC oznacza „Bär Cargolift“, po którym następuje udźwig (np. 2000 kg), R oznacza RetFalt (chowana pod nadwoziem platforma składana ręcznie), 4 oznacza cztery cylindry, a kolejna litera oznacza specjalną cechę techniczną. Więcej informacji można znaleźć w artykule na temat kodu typu Bär Cargolift.
Podesty ruchome załadowcze chowane pod nadwoziem z pojedynczą składaną platformą

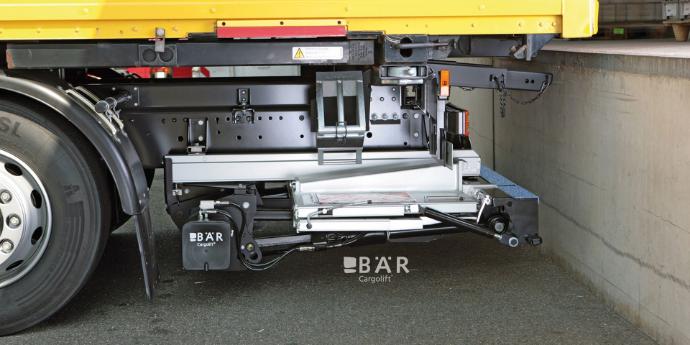

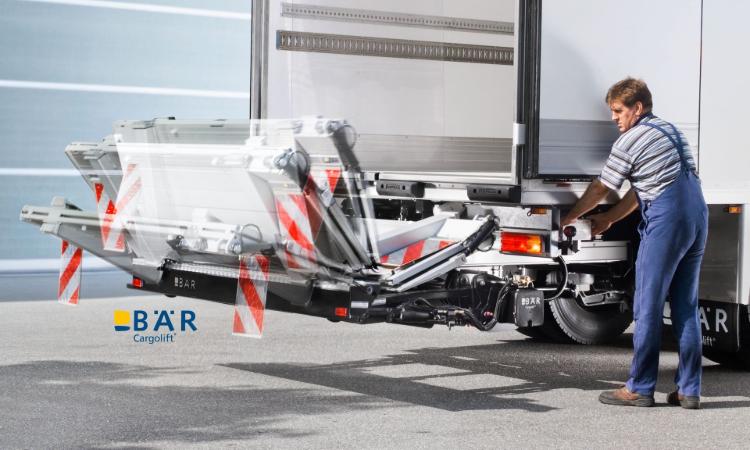

Podobnie jak grupa produktów RetFalt, windy załadowcze Cargolift w grupie produktów Ret/HydFalt znajdują się pod pojazdem podczas jazdy. Złożona platforma wysuwa się poziomo za pomocą cylindra przesuwnego i szyny prowadzącej. Platforma tych wind załadowczych jest składana dwukrotnie – ręcznie (BÄR określa to jako RetFalt) lub hydraulicznie za pomocą jednostki sterującej. BÄR nazywa platformę składaną hydraulicznie HydFalt.
W porównaniu do wind załadowczych Cargolift z pojedynczo składaną platformą, windy załadowcze Ret/HydFalt są bardziej kompaktowe. W rezultacie wymagają one mniejszego zwisu – tj. wolnej przestrzeni z tyłu pojazdu. Jednocześnie podwójne składanie platformy wiąże się z dodatkowymi etapami pracy.

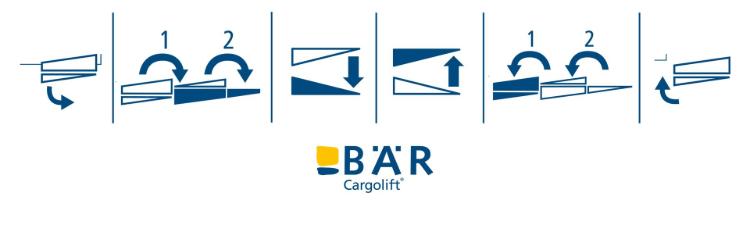

Zasada działania
Podobnie jak w przypadku RetFalt, pakiet platformy wind załadowczych Ret/HydFalt Cargolift jest hydraulicznie wysuwany za pomocą elementu sterującego – na przykład jednostki sterującej Bär Control EVO. Platforma jest następnie rozkładana w dwóch krokach, ręcznie za pomocą sprężyny (RetFalt) lub hydraulicznie (HydFalt). W zależności od instalacji może być konieczne przywrócenie rozłożonej platformy do pozycji roboczej – tj. bliżej pojazdu, aby móc dosięgnąć podłogi ładunkowej (dodatkowa pozycja robocza – patrz funkcja RetFalt powyżej).
Element sterujący może być używany do podnoszenia rozłożonej platformy na podłogę ładunkową lub opuszczania jej na drogę. Na podłożu platforma automatycznie przechyla się w górę i w dół. Po załadunku/rozładunku platforma jest całkowicie wysuwana, a następnie składana – ręcznie (RetFalt) lub hydraulicznie (HydFalt) – zanim pakiet platformy zostanie wciągnięty pod nadwozie pojazdu i automatycznie podniesiony. W ten sposób winda załadowcza Cargolift zostaje zablokowana w pozycji do jazdy.
Obszary zastosowania

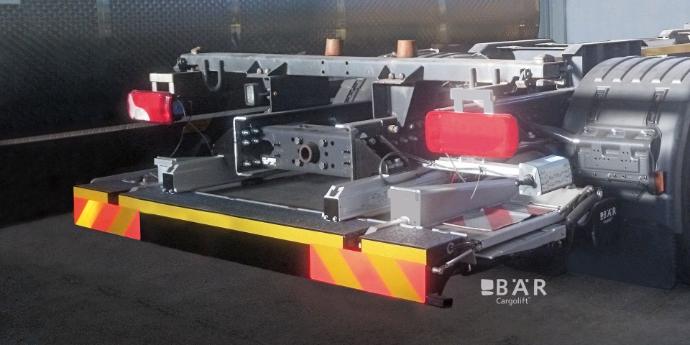

Windy załadowcze Ret/HydFalt z podwójnie składaną platformą są bardziej kompaktowe w instalacji. Dlatego też te windy Cargolift mogą być również używane z niskim zwisem nadwozia. Możliwa jest również instalacja na systemach z nadwoziem wymiennym BDF. Inteligentny system sterowania i dodatkowe czujniki w szynie prowadzącej ułatwiają podjazd różnych nadwozi wymiennych zgodnie z normą EN 284. Ponadto dwa ograniczniki ramienia podporowego i składany pomost umożliwiają bezpieczny załadunek i rozładunek ładunku o różnej długości nadwozia.
Grupa produktów Ret/HydFalt obejmuje następujące windy załadowcze Cargolift:
- BC 1500 R42 z platformą dwukrotnie składaną ręcznie
- BC 2000 R42 z platformą dwukrotnie składaną ręcznie
- BC 1500 H42 z platformą dwukrotnie składaną hydraulicznie
- BC 2000 H42 z platformą dwukrotnie składaną hydraulicznie
Co mówi nazwa produktu? W skrócie:
Skrót BC oznacza „Bär Cargolift“, po którym następuje udźwig (np. 2000 kg), R oznacza RetFalt (chowana pod nadwoziem platforma składana ręcznie), H oznacza HydFalt (chowana pod nadwoziem platforma składana hydraulicznie), 4 oznacza cztery cylindry, kolejne 2 oznacza podwójne składanie platformy. Więcej informacji można znaleźć w artykule na temat kodu typu Bär Cargolift.
Składane podesty załadowcze

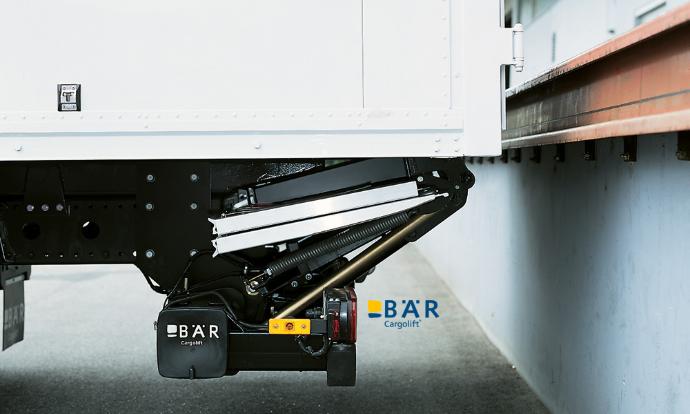

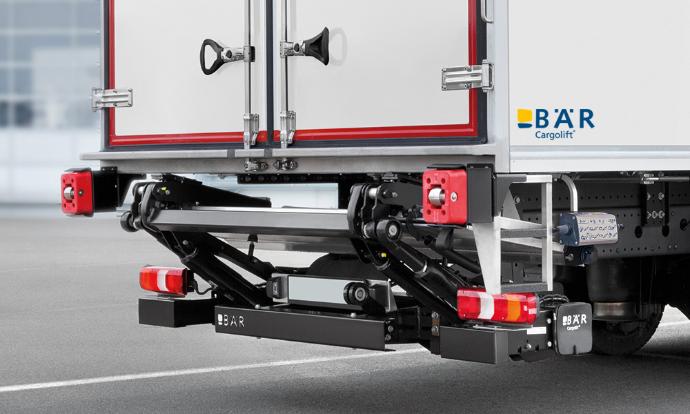

W pozycji do jazdy samochodem ciężarowym aluminiowa platforma windy załadowczej Bär Cargolift Falt jest umieszczona ukośnie pod podłogą nadwozia. Podczas użytkowania platforma jest dwukrotnie składana ręcznie za pomocą sprężyny. Windy te są używane, gdy pomoc w załadunku jest rzadko potrzebna.
Zasada działania

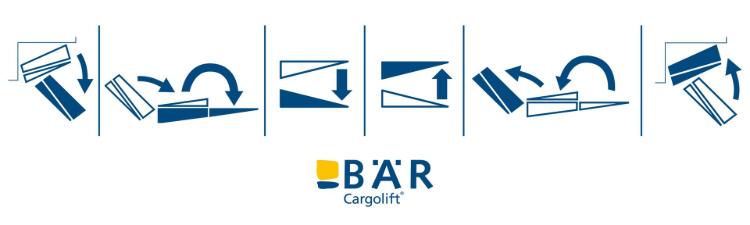

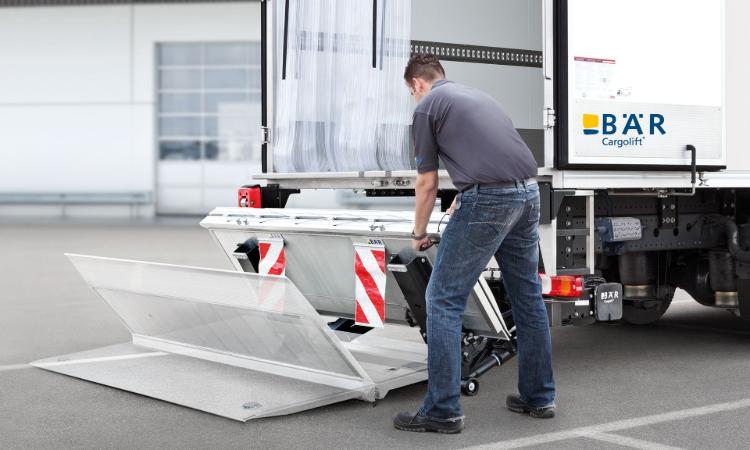

Podczas użytkowania platforma jest najpierw opuszczana za pomocą elementu sterującego – na przykład jednostki sterującej Bär Control EVO. Następnie platforma jest rozkładana dwukrotnie. Winda załadowcza jest teraz gotowa do użycia. Podczas podnoszenia i opuszczania platforma automatycznie przechyla się w górę i w dół po zetknięciu z podłożem. Po załadunku/rozładunku obie części platformy są ponownie składane ręcznie. Złożona platforma jest następnie podnoszona do pozycji jazdy za pomocą jednostki sterującej.
Obszary zastosowania
Składane windy załadowcze Cargolift są używane, gdy pomoc w załadunku jest rzadko potrzebna. Są one dostępne w dwóch wersjach: Jeśli nachylenie platformy ma być regulowane na wszystkich poziomach wysokości, wersja F4 oferuje kompensację nachylenia za pomocą dwóch cylindrów przechyłu.
BÄR oferuje następujące windy załadowcze Cargolift w grupie produktów Falt:
- BC 1000 F2
- BC 1000 F4
- BC 1500 F2
- BC 1500 F4
- BC 2000 F2
- BC 2000 F4
Co oznacza nazwa produktu? W skrócie:
Skrót BC oznacza „Bär Cargolift“, po którym następuje udźwig (np. 1500 kg), F oznacza Falt (platforma składana), 4 oznacza cztery cylindry. Więcej informacji można znaleźć w artykule na temat kodu typu Bär Cargolift.
Podsumowanie
Po omówieniu rodzajów wind załadowczych, części I i II, otrzymali Państwo przegląd rodzajów wind załadowczych Bär Cargolift. Na tej podstawie można budować!
