Nazwy produktów w Bär Cargolift

Jako producent podestów ruchomych załadowczych, BÄR od samego początku posiada systematyczne oznaczenia produktu. Na początku – w 1981 roku – istniały nazwy produktów ze skrótem „BLW” od „winda załadowcza BÄR”. Od 1992 roku marka nosi nazwę „Bär Cargolift”. Wraz z nową nazwą marki, firma BÄR opracowała znormalizowaną nomenklaturę dla swoich produktów – Cargolift – zwaną wewnętrznie „kodem typu”. Te nazwy produktów opisują główne cechy techniczne i konstrukcyjne danego modelu windy załadowczej. Warto więc przyjrzeć się nazwie produktu!

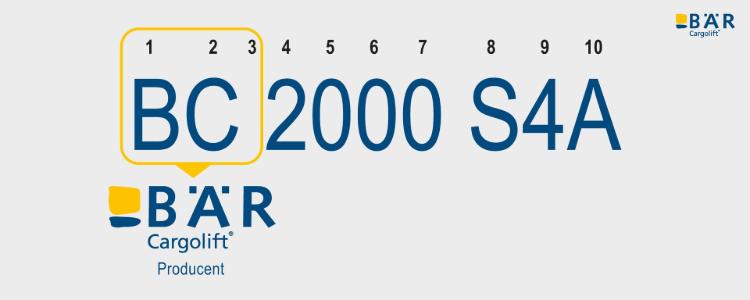

Pozycja 1 + 2: BC – Identyfikacja producenta

„BC“ oznacza Bär Cargolift, producenta podestów ruchomych załadowczych. Skrót ten jest częścią wszystkich oznaczeń modeli firmy i służy do jednoznacznej identyfikacji producenta.

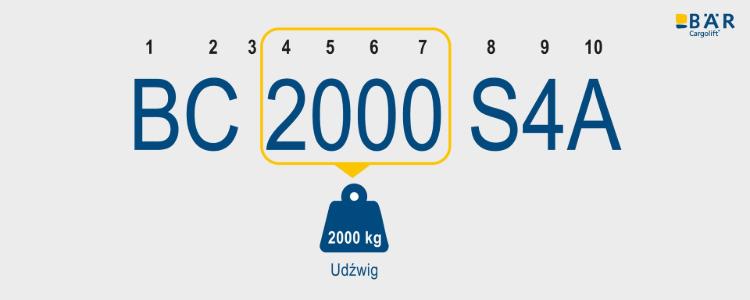

Pozycja 4–7: 2000 = udźwig

Specyfikacja numeryczna „2000“ wskazuje udźwig lub obciążenie nominalne windy załadowczej Cargolift w kilogramach (kg). Wskazuje maksymalne obciążenie, dla którego zaprojektowano windę załadowczą. W podanym przykładzie jest to 2000 kg.

Pozycja 8: S – Rodzaj windy załadowczej

Litera „S“ oznacza rodzaj windy załadowczej – można powiedzieć, że jest to technologia podstawowa. W przykładzie „S” oznacza Standard Cargolift, tj. windę załadowczą z platformą o szerokości nadwozia umieszczoną pionowo za nadwoziem pojazdu.

BÄR dokonuje tutaj ogólnego rozróżnienia:

A = FreeAccess Cargolift = platforma składana pionowo znajduje się w pozycji do jazdy za pojazdem.

F = Falt Cargolift = platforma jest rozkładana i składana ręcznie i umieszczana pod pojazdem.

H = HydFalt Cargolift = hydraulicznie składana platforma jest wciągana poziomo pod pojazd.

R = RetFalt Cargolift = ręcznie składana platforma jest wciągana poziomo pod pojazd (chowana).

S = Standard Cargolift = platforma znajduje się za nadwoziem pojazdu

Więcej informacji można znaleźć w artykułach leksykonu Rodzaje wind załadowczych Część I i Część II.

Pozycja 9: 4 – Liczba cylindrów hydraulicznych

Liczba „4“ oznacza liczbę cylindrów hydraulicznych zainstalowanych w mechanizmie podnoszącym. W podanym przykładzie występują łącznie cztery cylindry – dwa cylindry podnoszenia i dwa cylindry pochyłu.

Pozycja 10: A – cecha techniczna

Litera „A“ oznacza cechę techniczną lub konstrukcyjną. W przykładzie A“ oznacza wariant przyczepy. Ta winda załadowcza jest zoptymalizowana pod kątem montażu na przyczepach z obrotnicą i może być montowana na mniejszym zwisie nadwozia (mniej miejsca na instalację).

BÄR często używa pozycji od 8 do 10 w odniesieniu do systemu Cargolift. Wynika to z faktu, że interpretacja pozycji 10 jest często powiązana z pozycjami 8 i 9. BÄR ogólnie rozróżnia następujące modele Cargolift:

A2L = winda załadowcza FreeAccess Cargolift z dwoma cylindrami hydraulicznymi i platformą po lewej stronie za nadwoziem samochodu dostawczego

A2V = winda załadowcza FreeAccess VanLift z dwoma cylindrami hydraulicznymi do samochodów skrzyniowych

F2 = winda załadowcza Falt Cargolift z dwoma cylindrami hydraulicznymi

F4 = winda załadowcza Falt Cargolift z czterema cylindrami hydraulicznymi

H42 = winda załadowcza HydFalt Cargolift = z platformą dwukrotnie składaną hydraulicznie i z czterema cylindrami hydraulicznymi

R21 = winda załadowcza RetFalt Cargolift z pojedynczo składaną platformą i dwoma cylindrami hydraulicznymi do samochodów ciężarowych

R2T = winda załadowcza RetFalt Cargolift z pojedynczo składaną platformą i dwoma cylindrami hydraulicznymi do naczep

R41 = winda załadowcza RetFalt Cargolift z pojedynczo składaną platformą i czterema cylindrami hydraulicznymi do samochodów ciężarowych

R42 = winda załadowcza RetFalt Cargolift = z platformą dwukrotnie składaną ręcznie i z czterema cylindrami hydraulicznymi

R4C = winda załadowcza RetFalt Cargolift z pojedynczo składaną platformą i czterema cylindrami hydraulicznymi do naczep z osią skrętną (Compact)

R4K = winda załadowcza RetFalt Cargolift z pojedynczą składaną platformą i czterema cylindrami hydraulicznymi do naczep miejskich (Kompakt)

R4T = winda załadowcza RetFalt Cargolift z pojedynczo składaną platformą i czterema cylindrami hydraulicznymi do naczep

R4U = winda załadowcza RetFalt Cargolift z pojedynczo składaną platformą i czterema cylindrami hydraulicznymi dla samochodów ciężarowych z niskim sprzęgiem (dolnym sprzęgiem)

S2 = winda załadowcza Standard Cargolift z dwoma cylindrami hydraulicznymi

S2L = winda załadowcza Standard Cargolift z dwoma cylindrami hydraulicznymi do podwozia samochodów dostawczych – lekka konstrukcja zoptymalizowana pod kątem ładowności

S2S = winda załadowcza Standard Cargolift z dwoma siłownikami hydraulicznymi do podwozia samochodów dostawczych – mocna konstrukcja zoptymalizowana pod kątem ładowności

S2V = winda załadowcza Standard VanLift z dwoma cylindrami hydraulicznymi do samochodów skrzyniowych

S4 = winda załadowcza Standard Cargolift z czterema cylindrami hydraulicznymi

S4A = winda załadowcza Standard Cargolift z czterema cylindrami hydraulicznymi do przyczep

S4L = winda załadowcza Standard Cargolift z czterema cylindrami hydraulicznymi – lekka konstrukcja zoptymalizowana pod kątem ładowności

S4T = winda załadowcza Standard Cargolift z czterema cylindrami hydraulicznymi do przyczep z niskim sprzęgiem

S4U = winda załadowcza Standard Cargolift z czterema cylindrami hydraulicznymi do samochodów ciężarowych z niskim sprzęgiem (sprzęg dolny)

S4V = winda załadowcza Standard Cargolift z czterema cylindrami hydraulicznymi i osłoną przeciwnajazdową o zmiennym położeniu

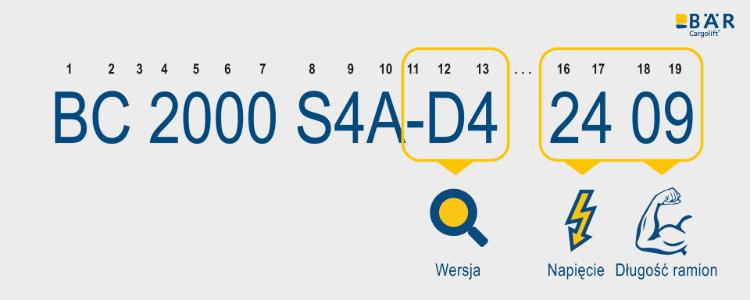

Zgadłeś – na początku widzisz tylko dziesięć pozycji nazwy produktu. Jednak w pobranym dokumencie lub w dokumentach zamówienia lub serwisowych znajduje się więcej informacji, przy czym w szczególności pozycje 12 i 13, wraz z systemem Cargolift (pozycje 8–10), opisują konkretną wersję lub stan rozwoju Cargolift:

Pozycja 11 = separator – w tym miejscu zawsze znajduje się myślnik

Pozycja 12 = wzór konstrukcyjny – każda litera oznacza określony równoległobok

Pozycja 13 = seria – numer jest zwiększany w przypadku znaczących zmian.

Pozycja 16 + 17 = napięcie w woltach – zwykle 12 lub 24

Pozycja 18 + 19 = długość ramienia w milimetrach (mm), na przykład 07 dla ramienia o długości 700 mm.

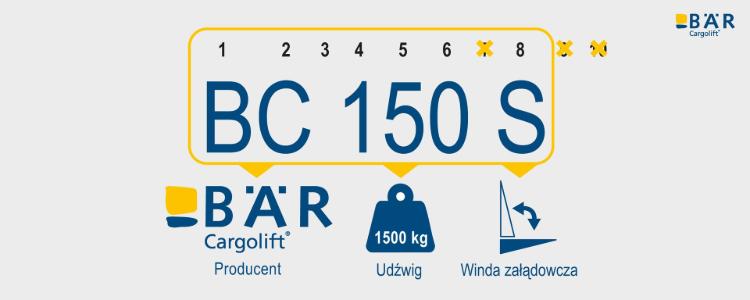

Koncentruje się na tym, co najważniejsze – znajduje to również odzwierciedlenie w nazwie produktu: BC 150 S. W skrócie: Jest to winda załadowcza Bär Cargolift Standard o udźwigu 1500 kg.

Dzięki BÄR nazwa produktu ma swój system! Można ją rozszyfrować w następujący sposób:

BC ​ ​= Bär Cargolift (producent)

2000 ​ ​= udźwig 2000 kg

S ​ ​= Standard Cargolift

4 ​ ​= liczba cylindrów hydraulicznych

A ​ ​= przyczepa (cecha techniczna)

To ustrukturyzowane oznaczenie umożliwia szybką, jasną kategoryzację techniczną produktu i ułatwia sprawną komunikację między producentem, działem sprzedaży, konstruktorem nadwozia, warsztatem serwisowym i użytkownikiem.

Sprawdź swoją znajomość nazw produktów bezpośrednio w pobranym dokumencie. Znajdziesz tam rysunki instalacyjne, instrukcje montażu, certyfikaty i instrukcje obsługi dla aktualnego portfolio produktów, a także broszury, arkusze wymiarowe i dokumenty serwisowe.

Chcesz dowiedzieć się więcej? Kolejne artykuły leksykonu są w przygotowaniu! Bądź na bieżąco!
